LAPORAN AKHIR PERCOBAAN 1
1.
Jelaskan pengaruh dari nilai boud rate pada listing program, apa yang terjadi
jika nilai boud rate antara master dan slave berbeda?
Jawab
:
Baud rate mengindikasikan seberapa cepat data dikirim melalui
komunikasi serial. Baud rate biasanya diberi satuan bit-per-second (bps). Baud
rate berperan penting untuk mengindikasikan seberapa cepat data dikirimkan
melalui komunikasi serial. Semakin tinggi baud rate maka akan semakin cepat
pula data dikirimkan. Jika nilai baud rate antara master dan slave berbeda maka
yang terjadi adalah tidak adanya input yang masuk ke dalam arduino slave
sehingga perangkat output yang dalam hal ini buzzer tidak mengeluarkan efek
apa-apa. Beradasarkan percobaan yang dilakukan, saat baud rate antara master
dan slave berbeda, maka rangkaian yang digunakan tidak berfungsi, hal ini
karena terjadi kesalahan pada data karena kecepatan transfer data antara master
dan slave yang tidak sinkron.
2.
Jelaskan rangkaian UART yang digunakan untuk percobaan 1 menggunakan jenis
komunikasi simplex, half dulplex atau full duplex?
Jawab
:
Rangkaian UART yang digunakan pada
percobaan 1 adalah jenis komunikasi simplex, hal ini dapat dilihat pada
percobaan dimana tidak terjadi pengiriman data dari slave ke master. Saat

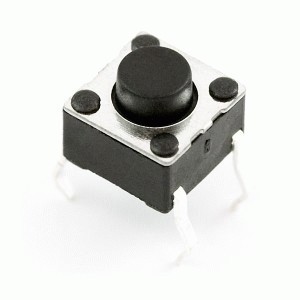

master menerima input dari pushbutton maka data tersebut akan dikirimkan ke
slave. Lalu saat jalur master Rx dan slave Tx di putuskan, rangkaian pada percobaan
tetap berjalan, hal ini menandakan bahwa master tidak menerima data dari slave
dan percobaan tetap berjalan.
